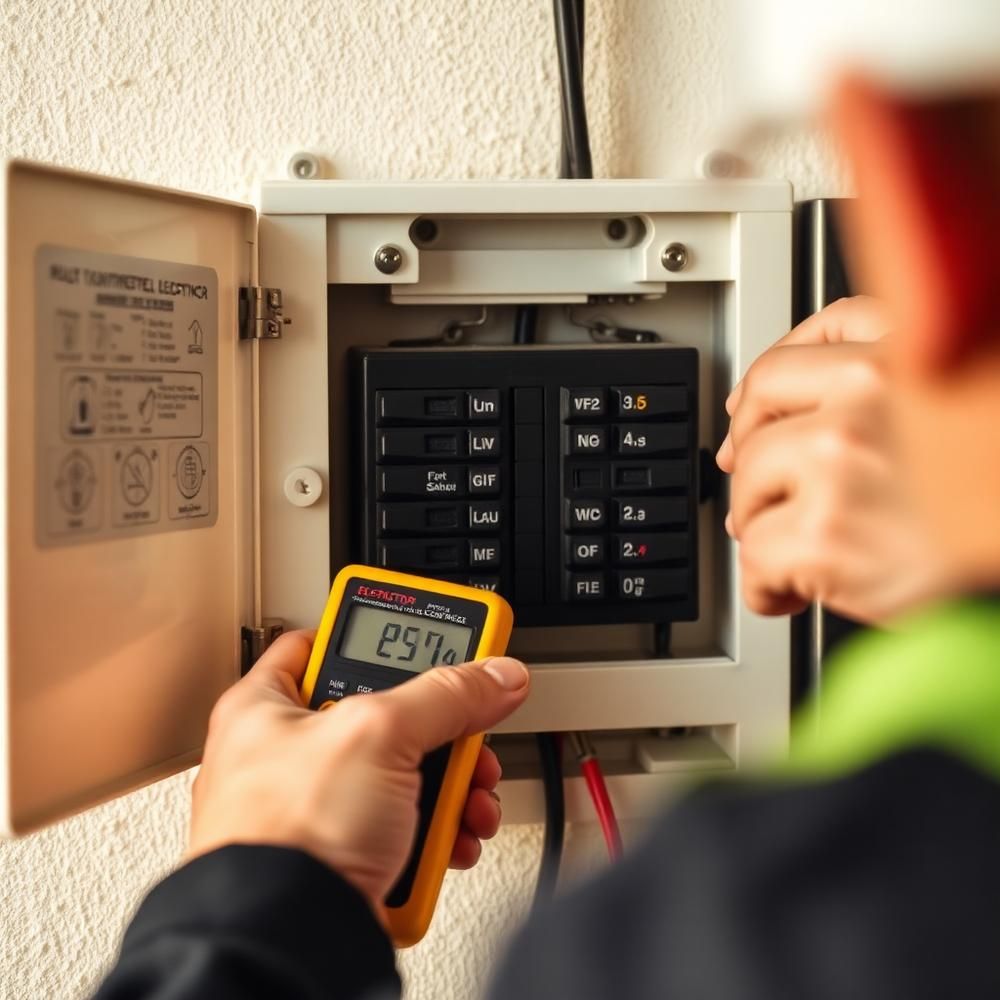

Termografering av sikringsskap: finn skjulte brannfarer før de utvikler seg

I mange norske hjem og næringsbygg skjuler det seg tause trusler bak lukkede dører. Den vanligste årsaken til brann i elektriske anlegg er varmgang som følge av løse koblinger eller overbelastning. Ved å benytte profesjonell termografering av sikringsskap kan man identifisere disse farene før de fører til røykutvikling eller full brann.

Termografering fungerer ved at en sertifisert elektriker bruker et infrarødt kamera for å måle varmeutstråling fra elektriske komponenter. Metoden avdekker unormal temperaturstigning forårsaket av overbelastning eller dårlig kontakt. Ved å finne disse punktene kan feil utbedres før komponentene smelter og utvikler brannfarlig lysbue.

Hva er termografering av sikringsskap?

Termografering er en berøringsfri målemetode som registrerer infrarød stråling fra overflater. I en elektrisk kontekst betyr det at vi kan «se» varmen som genereres inne i komponentene. Et sikringsskap består av en rekke koblinger, skinner og vern. Over tid kan vibrasjoner, termiske utvidelser eller ren slitasje føre til at en skrue løsner eller at en fjærklemme mister spennet sitt.

Når en elektrisk kobling blir løs, øker motstanden på det aktuelle punktet, og motstanden genererer varme når det går strøm gjennom den. Problemet er at varmeutviklingen starter i det små og er helt usynlig for det blotte øye. Termografering er det eneste verktøyet som lar oss dokumentere denne varmen mens anlegget er i drift.

Kontrollen må utføres mens anlegget er under belastning. Maskiner, lys og utstyr må være slått på for at vi skal kunne se om det oppstår varmgang. Det gjør metoden svært effektiv for næringsvirksomheter, som slipper å stanse produksjonen for å få gjennomført en grundig kontroll.

Vitenskapen bak infrarød måling

Alle objekter med en temperatur over det absolutte nullpunkt sender ut infrarød stråling, og jo varmere objektet er, desto mer stråling. Et infrarødt kamera fanger opp energien og omgjør den til et bilde der farger representerer temperaturer: blått og lilla er kaldt, gult, oransje og hvitt er varmt.

Teknikeren ser etter avvik fra det normale mønsteret. Er én sikring 20 grader varmere enn naboen under lik belastning, er det et tydelig tegn på at noe er galt. Med et varmesøkende kamera finner vi løse koblinger som holder over 200 °C selv om skapet ser helt normalt ut fra utsiden – temperaturer som er mer enn nok til å antenne plastisolasjon.

Det kreves mer enn et kamera for å tolke bildene riktig. Faktorer som overflatens emissivitet og avstanden til objektet påvirker måleresultatet. Derfor er kompetansen til den som utfører arbeidet avgjørende.

Vanlige feilkilder vi avdekker

• Løse skrukoblinger: skruer som holder ledningene på plass løsner over tid på grunn av vibrasjoner eller temperaturvariasjoner.
• Overbelastede kurser: for mange apparater på samme kurs gjør ledninger og sikring unormalt varme.
• Ujevn fasebelastning: i trefasede anlegg kan skjevfordelt last føre til at én fase blir overopphetet.
• Dårlige kontaktflater: oksidering eller smuss skaper overgangsmotstand og varme.
• Defekte komponenter: gamle automatsikringer eller jordfeilbrytere kan ha interne feil som genererer varme under normal drift.

Vær spesielt oppmerksom dersom det er montert ladeboks uten at resten av skapet er oppgradert – elbillading trekker høy strøm over lang tid.

Slik foregår kontrollen

Første steg er å sørge for tilstrekkelig belastning på anlegget. Bruker ingen strøm, produserer heller ikke de svake punktene varme, så vi ber ofte kunden skru på tilgjengelige varmekilder og utstyr før vi kommer.

Når kontrollen starter, fjernes dekkplatene slik at alle komponenter og ledninger er synlige for kameraet. Teknikeren skanner metodisk over alle tilkoblinger, samleskinner og vern. Oppdages et avvik, tas det både et visuelt og et termisk bilde av komponenten.

Etter befaringen utarbeides en detaljert rapport med alle funn gradert etter alvorlighetsgrad. En klasse 3-feil er kritisk og krever umiddelbar utbedring, mens en klasse 1-feil bør overvåkes. Dokumentasjonen er verdifull både overfor forsikringsselskapet og ved salg av bolig.

Visuell kontroll eller termografering?

Sertifisering og krav (NEK 405)

For at en termografering skal være gyldig i forsikringssammenheng og holde faglig standard, må den utføres i henhold til norske normer. NEK 405-serien setter kravene for personell og foretak som utfører elkontroll og termografering, og NEK 405-4 er den spesifikke standarden for termografering.

Elteknikk AS har personell med nødvendig sertifisering, slik at du får en rapport som er anerkjent av myndigheter og forsikringsselskaper. For landbruk er det egne, strenge krav til elkontroll med termografi for å opprettholde forsikringsdekningen. Etterspør alltid dokumentasjon på at NEK 405-standardene følges – det er din garanti for kalibrert utstyr og korrekt metodikk.

Økonomi og forsikring

De fleste forsikringsselskaper gir betydelige rabatter på premien dersom du kan fremvise en gyldig elkontrollrapport med termografering utført av en sertifisert tredjepart. I næringslivet er slik kontroll ofte et krav i selve forsikringsavtalen.

Oppstår det brann og det viser seg at bedriften ikke har overholdt kravene til internkontroll og vedlikehold, risikerer man avkortning i erstatningssummen. I verste fall kan det føre til konkurs etter en brannulykke.

I tillegg kommer verdien av forebygging. Oppdages en feil tidlig, bytter man en enkelt komponent til noen få hundrelapper i stedet for hele skapet etter en nedsmelting. Det er også bedre for miljøet å reparere en liten del enn å kaste hele anlegget.

Hvorfor Elteknikk?

Som lokal elektriker i Bergen og omegn kjenner vi utfordringene med saltholdig luft og fuktig klima, som fremskynder korrosjon i elektriske anlegg. Vi tar oss tid til å forklare funnene, gir klare anbefalinger og utfører utbedringene raskt.

Erfaringen spenner fra eneboliger på Askøy til store næringsbygg i Bergen Næringspark, og vi hjelper deg gjerne med å forstå en tilsynsrapport fra nettselskapet og utbedre avvikene som er funnet der. Husk at selv om anlegget var trygt i fjor, kan endret bruksmønster eller komponentalder ha skapt nye utfordringer.
